Productbeschrijving

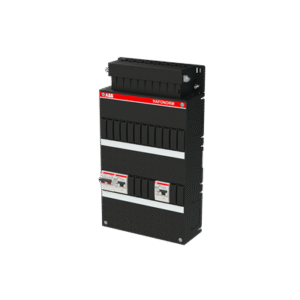

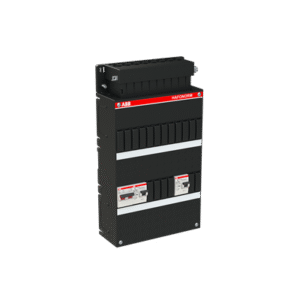

Abb Hafonorm HAD groepenkast, geassembleerd, (hxbxd) 390x220x90mm, beveiliging installatie-/aardlekautom, 1 fasen, beschermingsgraad (IP) IP20, 2 aardlekschakelaars 30 mA, aanbouwmogelijkheid, breedte in module-eenheden 24, 2 polen hoofdschakelaar, 2 rijen
| Algemene informatie |
| ETIM Productklasse |
EC002288 – Groepenkast, geassembleerd |
| ETIM Modelleerklasse |
MC000187 – Installatie-/schakelkast wandopbouw met deur |
| Merknaam |
ABB Installatiedozen en -kasten |
| Serie/programma |
Hafonorm |
| Type |
HAD3030-22+H42 |
| Omschrijving |
2x 30mA achter HS, 1-f installatiekast
2-polige hoofdschakelaar 40A, 2x 2-polige aardlekschakelaar 40A/0,03, zonder afgaande groepen. |
| Specificaties |
| Stekerbaar |
Nee |
| Aantal fasen |
1 |
| Hoofdschakelaar – nom. stroom (ampère) |
40 |
| Aantal polen hoofdschakelaar |
2 |
| Montagewijze |
Opbouw |
| Beveiliging |
Installatie-/aardlekautomaat |
| Totaal aantal groepen |
0 |
| Aantal directe groepen |
0 |
| Aantal lichtgroepen |
0 |
| Aantal groepen achter aardlekschakelaar |
0 |
| Aantal aardlekautomaten |
0 |
| Aantal aardlekschakelaars 30 mA |
2 |
| Aantal aardlekschakelaars 300 mA |
0 |
| Materiaal behuizing |
Kunststof |
| Kookgroep |
Geen |
| Breedte in module-eenheden |
24 |
| Kookgroep geschikt als krachtgroep |
Nee |
| Met contactdoos |
Nee |
| Met beltransformator |
Nee |
| Inbouwdiepte (millimeter) |
0 – 0 |
| Overspanningsbeveiliging |
Nee |
| Beschermingsgraad (IP) |
IP20 |
| Met transparant deksel |
Nee |
| Afsluitbaar |
Nee |
| Hoogte (millimeter) |
390 |
| Breedte (millimeter) |
220 |
| Diepte (millimeter) |
90 |
| Aanbouwmogelijkheid |
Ja |
| Aantal boogfout detectie apparaten |
0 |
| Geschikt voor data |
Nee |
| Bescherming hoofdschakelaar |
Nee |
| Aardlekschakelaar op de voeding (RCD) |
Nee |
| Hoge afschermingsgraad (High-integrity) |
Nee |
| Zekering lastscheider (MCB + 2 x RCD) |
Ja |
| Dubbele aardlekzekering (2 x RCD) |
Ja |
| Aantal uitgaande lijnen |
0 |
| Met meter |
Nee |
| Aantal rijen |
2 |
| Uitschakelkarakteristiek |
B |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V (kiloampère) |
6 |
| Soort afdekking |
Deksel |
| Type sluiting |
Overig |
| Kleur |
Zwart |
| Kenmerk |
Poort |
Waarde |
Tekening |
| Montagewijze |
0 |
Opbouw |
|
| Breedte (millimeter) |
0 |
220 |
W |
| Breedte kabelinvoer 1 (millimeter) |
0 |
170 |
Wc1 |
| Breedte kabelinvoer 2 (millimeter) |
0 |
174 |
Wc2 |
| Breedte deur 1 (millimeter) |
0 |
– |
Wd1 |
| Breedte deur 2 (millimeter) |
0 |
– |
Wd2 |
| Soort afdekking |
0 |
Deksel |
|
| Type deur |
0 |
|
|
| Diepte (millimeter) |
0 |
90 |
D |
| Diepte 1 (millimeter) |
0 |
2 |
D1 |
| Diepte 2 (millimeter) |
0 |
4 |
D2 |
| Diepte kabelinvoer 1 (millimeter) |
0 |
41 |
Dc1 |
| Diepte kabelinvoer 2 (millimeter) |
0 |
46 |
Dc2 |
| Hoogte (millimeter) |
0 |
390 |
H |
