Dak- en muurdoorvoeren

Dak- en muurdoorvoeren zorgen voor een weerbestendige en brandveilige doorvoer van rookgasafvoeren, ventilatiekanalen en droogtrommels door dak of muur. Geschikt voor CV-ketels, wasdrogers, airco’s en mechanische ventilatie.

Dak- en muurdoorvoeren: waterdicht en brandveilig

Dak- en muurdoorvoeren bieden een afgedichte, duurzame doorvoering voor installatiemateriaal door dak of buitenmuur. Ze worden ingezet bij de rookgasafvoer van HR-ketels en geisers, de afzuiging van wasdrogers, de luchtaan- en afvoer van mechanische ventilatiesystemen en de leidingdoorvoer van airco-installaties. Een correct geplaatste doorvoer beschermt de dakconstructie tegen lekkage, tocht en hitteschade en voldoet aan de geldende eisen voor brandveiligheid en waterbestendigheid. Het assortiment omvat uitvoeringen voor alle gangbare dakmaterialen en installatietoepassingen.

De meest gevraagde typen uit het assortiment:

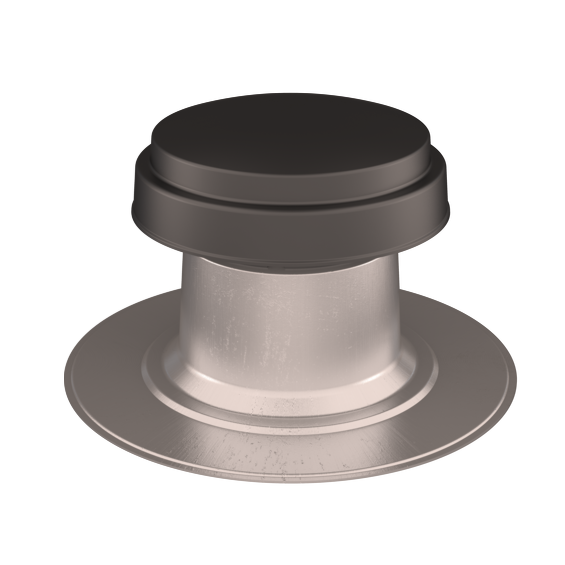

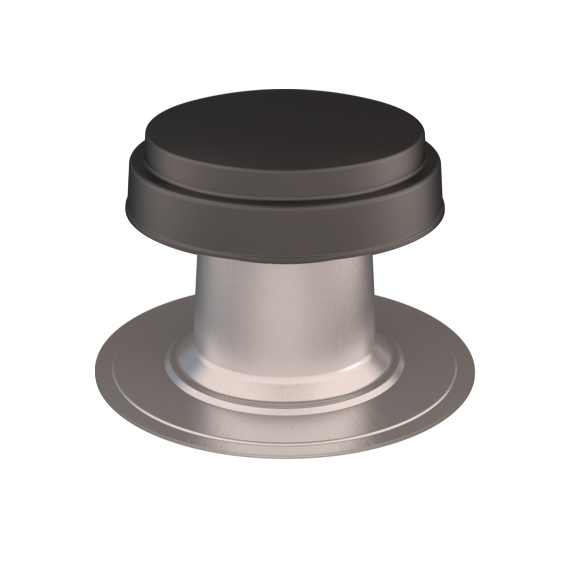

• Dakdoorvoer met stormkraag – universeel inzetbaar op pannendaken en schuine daken. De loodslabkap schuift over en onder de dakpannen voor een waterdichte aansluiting.
• Dakdoorvoer RVS – roestvrij stalen uitvoering voor rookgasafvoer bij hoge temperaturen en agressief condensaat, voldoet aan EN 1443.

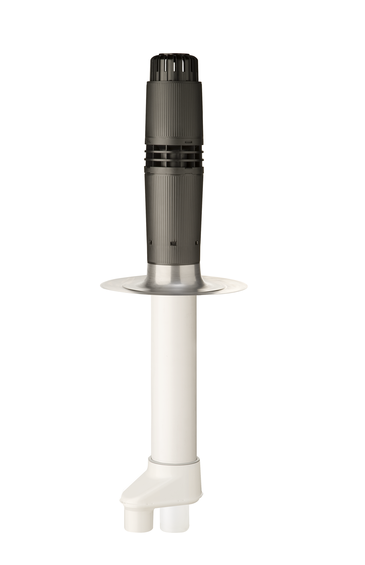

• Dakdoorvoer CV-ketel schuin dak – ontworpen voor HR-ketels met rookgasafvoer via het dak, beschikbaar voor hellingshoeken van 15 tot 50 graden.
• Dakdoorvoer wasdroger – compacte 100 of 125 mm uitvoering voor de afvoer van warme, vochtige droogerslucht naar buiten.

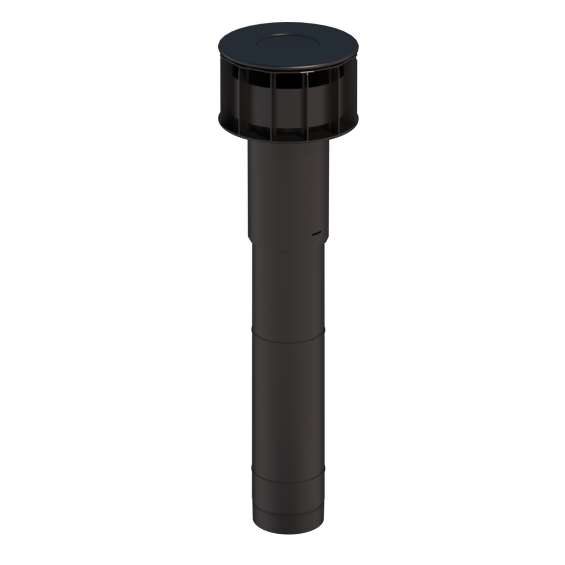

• Dakdoorvoer 400 mm – grote diameter voor mechanische ventilatie, WTW-units en CO2-gestuurde ventilatiesystemen.
• Muurdoorvoer – horizontale doorvoering door buitengevel of binnenmuur, afgewerkt met rooster of deflector aan de buitenzijde.

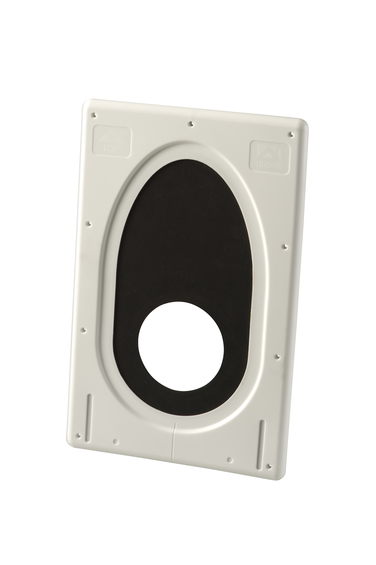

• Dakbeschotplaat rookgasafvoer – brandwerend plaatmateriaal voor de afwerking van de doorvoering in de houten dakbeschoting.

Toepassingstips voor een correcte installatie

Een probleemloze installatie staat of valt met de juiste productkeuze en een zorgvuldige montage. Houd bij het selecteren van een dakdoorvoer rekening met de volgende punten.

• Bepaal het daktype en de helling – pannendak, bitumen, EPDM en plat dak vragen elk om een andere aansluitoplossing. Controleer de hellingshoek voordat je bestelt; de meeste dakdoorvoeren zijn beschikbaar voor 15 tot 45 graden.
• Stem het materiaal af op het medium – voor rookgasafvoer is een RVS of aluminium doorvoer verplicht vanwege hoge temperaturen en condensaat. Voor ventilatielucht en droogtrommels volstaat een kunststof uitvoering.
• Kies de juiste diameter – de doorvoer moet dezelfde diameter hebben als het kanaal van de installatie. Een te kleine diameter verhoogt de tegendruk en verlaagt het rendement van je ketel of ventilatiesysteem.
• Houd rekening met brandwerende eisen – doorvoeringen door brandwerende scheidingsconstructies (EI30, EI60) vereisen een gecertificeerde brandwerende manchet. Raadpleeg het bouwbesluit voor de geldende eisen in jouw situatie.
• Zorg voor een waterdichte afdichting – gebruik EPDM-kit of loodmanset rondom de doorvoer en herstel de dakbedekking zorgvuldig na het aanbrengen van de uitsparing om lekkage te voorkomen.

Welke dakdoorvoer gebruik ik voor een CV-ketel op een schuin pannendak?

Voor een CV-ketel op een schuin pannendak kies je een rookgasdakdoorvoer met stormkraag in RVS of aluminium. Deze is bestand tegen de hoge temperaturen en het agressieve condensaat van rookgas en sluit waterdicht aan op de pannenbedekking. Controleer de hellingshoek en selecteer de uitvoering voor de juiste pitchhoek, doorgaans 25 tot 45 graden. De doorvoer dient CE-gecertificeerd te zijn voor rookgasafvoersystemen (EN 1443) en aan te sluiten op het rookgaskanaal van de ketel. Bij twijfel over de afmetingen of certificering raadpleeg je de technische documentatie van de ketelfabrikant.

Wat is het verschil tussen een dakdoorvoer en een muurdoorvoer?

Een dakdoorvoer wordt verticaal door het dakvlak geleid en is voorzien van een waterdichte loodslabkap, stormkraag of EPDM-manchet die aansluit op de dakbedekking. Een muurdoorvoer loopt horizontaal door de buitengevel of een binnenmuur en wordt aan de buitenzijde afgewerkt met een rooster of deflector. Muurdoorvoeren worden veelal toegepast bij de directe rookgasafvoer van combiketels via een concentrisch systeem, bij droogtrommels op de begane grond en bij de luchtinlaat van balansventilatie. Beide types zijn verkrijgbaar in kunststof, aluminium en RVS, afhankelijk van de vereiste temperatuurbestendigheid en toepassing.

Kan ik een dakdoorvoer voor een wasdroger zelf plaatsen?

Een dakdoorvoer voor een wasdroger is voor een vaardige doe-het-zelver goed zelf te plaatsen. Kies een 100 of 125 mm uitvoering passend bij de afvoerslang van de droger en selecteer de versie die aansluit op jouw dakmateriaal. Maak de uitsparing zorgvuldig, bevestig de doorvoer volgens de montagehandleiding en zorg voor een waterdichte afsluiting met EPDM-kit of loodmanset. Let op: voor de rookgasafvoer van gastoestellen is installatie door een erkend installateur verplicht. Dat geldt niet voor een droogtrommeldoorvoer, maar werk altijd veilig bij werkzaamheden op hoogte.
