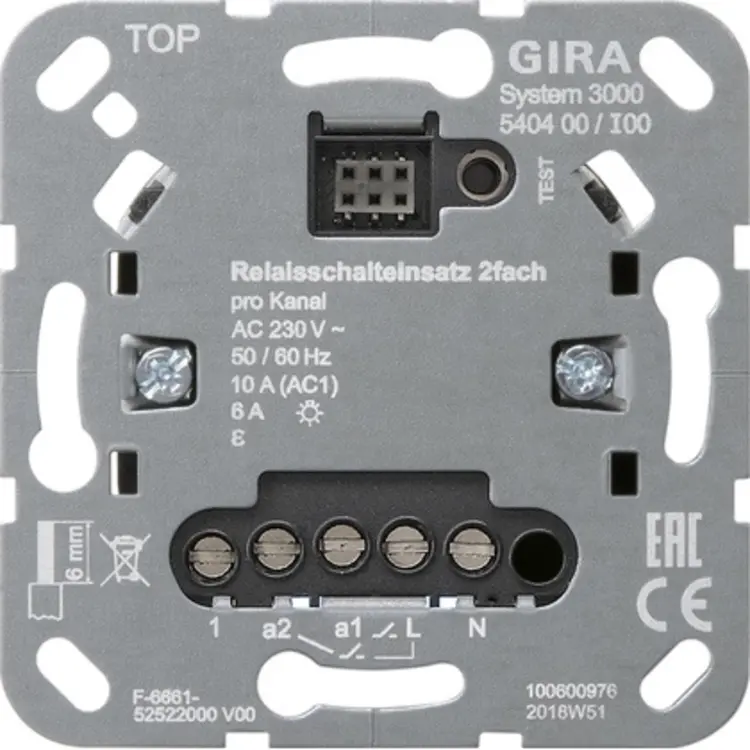

Gira Systeem 3000 serie relais schakelaar (540400)

Systeem 3000 serie relais schakelaar voor het maken van vrijwel alle soorten schakelingen, twee gescheiden kanalen. Nuldraad vereist. Zie omschrijving voor de toegestane belasting. Afdekken met een Systeem 3000 serie tastdimmerknop en een afdekraam.

Systeem 3000 serie relais schakelaar voor het maken van vrijwel alle soorten schakelingen, twee gescheiden kanalen. Nuldraad vereist. Zie omschrijving voor de toegestane belasting. Afdekken met een Systeem 3000 serie tastdimmerknop en een afdekraam.

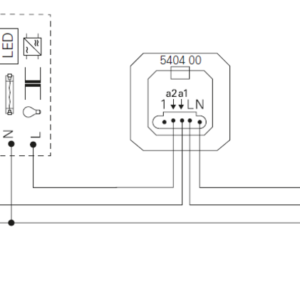

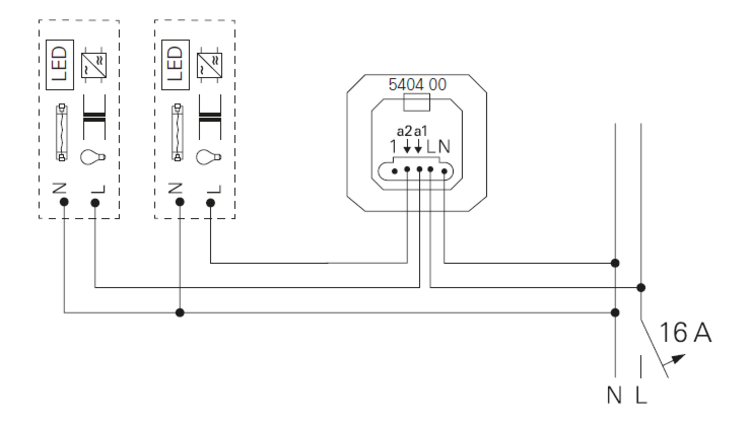

Kenmerken:

– schakelen van verlichting en eenfasige motoren
– aansluiten van neveneenheden mogelijk*
– testbedrijf voor functiecontrole
– bedrijf met aansluiting neutrale geleider (werkt enkel met aangesloten nuldraad)

In combinatie met 2-voudig toetselement:
– schakelen van twee onafhankelijke uitgangen
– tijdfunctie voor uitgang a2 instelbaar

In combinatie met 1-voudig toetselement:
– uitgang a2 schakelt afhankelijk van uitgang a1, bijv. om een ventilatie afhankelijk van de verlichting in te schakelen en met vertraging uit te schakelen.
– inschakelvertraging voor uitgang a2 instelbaar
– nalooptijd voor uitgang a2 instelbaar

*Een 2-draads nevenaansluiting of impulsdrukker schakelt altijd beide uitgangen tegelijkertijd. Een draaidimmer-nevenaansluiting schakelt alleen uitgang a1. Een 3-draads nevenaansluiting met 2-voudig toetselement: schakelt beide uitgangen separaat (net als de hoofdaansluiting).
De bediening met 2-draads nevenaansluiting, impulsdrukker of draaidimmer-nevenaansluiting komt overeen met de bediening van de hoofdaansluiting. De bediening via 3-draads nevenaansluiting met 1-voudig toetselement: inschakelen boven indrukken, uitschakelen onder indrukken.

Technische gegevens:

– Nominale spanning: AC 230 V~
– Netfrequentie: 50 / 60 Hz
– Stand-by-vermogen afhankelijk van het ele-ment: ca. 0,1 … 0,5 W
– Omgevingstemperatuur: -25 … +45 °C
– Opslag-/ transporttemperatuur: -20 … +70 °C
– Schakelstroom per apparaat: S 16 A
– Schakelstroom per kanaal bij 25 °C:
– Ohms: 10 A (AC1)
– Minimale schakelstroom AC: 100 mA
– Motoren: 3 A (cos f 0,68)

Belasting (Aansluitvermogen per kanaal bij 25 °C):

– HV-LED-lampen: typ. 400 W
– Comp. TL: typ. 500 W
– Gloeilampen: 1500 W
– HV-halogeenlampen: 1500 W
– Elektronische trafo’s: 1000 W
– Inductieve trafo’s: 625 VA
– TL-lampen ongecompenseerd: 750 VA
– Schakelstroom motoren: 3 A
– Capacitieve last: 580 VA (70 µF)

Vermogensreductie:

– per 5 °C overschrijding van 25°C: -5 %
– bij inbouw in houten of droogbouwwand: -15%
– bij inbouw in meerdere combinaties: -20%

Aantal nevenaansluitingen:

– 2-draads, impulsdrukker: Onbegrensd
– 3-draads, draaidimmer-nevenaansluiting: 10

Technische specificaties
