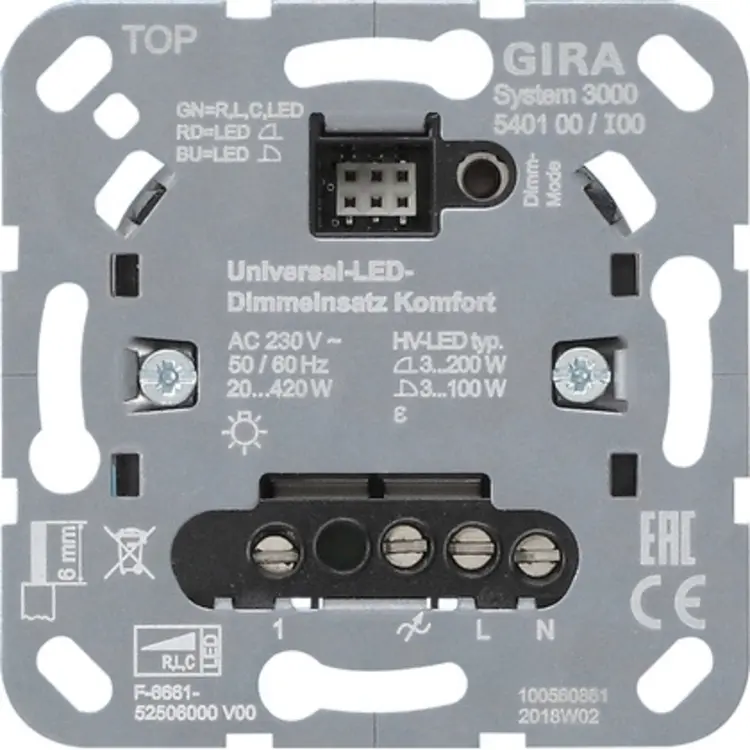

Gira Systeem 3000 tastdimmer universeel LED Comfort 3-100 Watt (540100)

GIRA 540100 inbouw tastdimmer, geschikt voor schakelen en dimmen van:

– gloeilampen, HV-halogeenlampen
– elektronische trafo’s voor halogeen- of LED-lampen
– dimbare inductieve trafo’s voor halogeen- of LED-lampen
– HV-LED- of spaarlampen.

Eigenschappen

– Niet geschikt voor wisselschakelingen, wel geschikt voor bediening middels nevenpost/pulsdrukker.
– Montage in apparaatdoos conform DIN 49073.
– Aansluiten van nevenpost voor schakelen en bedienen op een andere plek mogelijk met GIRA 540800.
– Automatische of handmatige instelling van het bij de belasting passende dimprincipe (faseaan- of faseafsnijding).
– Weergave van de ingestelde bedrijfsstand door middel van LED.
– Lampbeschermend inschakelen.
– Inschakellichtsterkte kan permanent worden opgeslagen.
– Inschakelen met de laatst ingestelde lichtsterkte of opgeslagen inschakellichtsterkte.
– Minimale lichtsterkte instelbaar.
– Elektronische kortsluitbeveiliging.
– Elektronische oververhittingsbeveiliging.

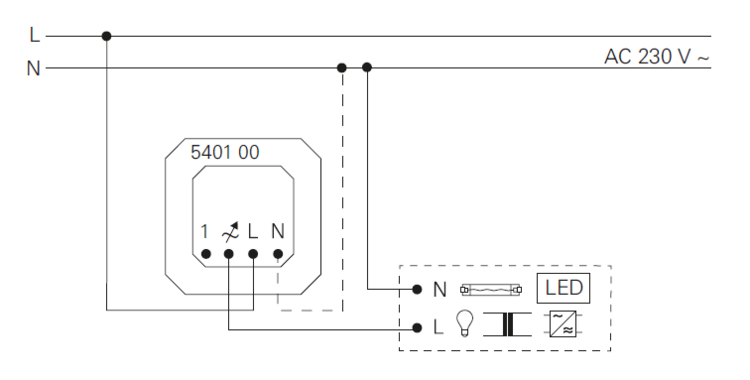

– Gebruik met en zonder aansluiting neutrale geleider.

Technische gegevens

Nominale spanning: AC 230 V, 50/60 Hz
Standby: 0,1 tot 0,5 W
Aansluitvermogen bij 25 °C
– HV-LED-lampen (faseaansnijding): typ. 3 tot 100 W
– HV-LED-lampen (faseafsnijding): typ. 3 tot 200 W
– Spaarlamp: typ. 3 tot 100 W
– Gloeilampen: 20 tot 420 W
– HV-halogeen: 20 tot 420 W
– GIRA Tronic-trafo’s: 20 tot 420 W
– elektronische trafo met LV-LED: typ. 20 tot 100 W
– gewikkelde trafo: 20 tot 420 VA
– gewikkelde trafo met LV-LED: typ. 20 tot 100 VA
Neveneenheden
– Draaidimmer-neveneenheid: 5
– Onverlichte mechanische drukcontacten: onbegrensd
– Basiselement voor neveneenheid 2-draads: onbegrensd
– Basiselement voor neveneenheid 3-draads: max. 10
Kabellengte
– Neveneenheid: max. 100 m
– Belasting: max. 100 m
Inbouwdiepte: 24 mm
Omgevingstemperatuur: -5 °C tot +45°C

Aanwijzingen

– In principe is gebruik van de dimmer zonder aansluiting van de neutrale geleider mogelijk. Bij sommige LED- en CFLi-lichtbronnen is ter voorkoming van flikkeringen echter aansluiting van de neutrale geleider vereist.
– Bij gebruik zonder neutrale geleider bedraagt de minimale belasting voor gloeilampen, HV-halogeen, GIRA Tronic-trafo’s en gewikkelde trafo’s 50 W.
– In combinatie met vermogensopvoereenheden geen HV-led- of spaarlampen aansluiten.
– Elektronische trafo’s en voorschakelapparaten voor LED-lichtbronnen kunnen met de door de fabrikant aangegeven dimprocedure worden gebruikt.
– Bij een hogere omgevingstemperatuur dan 25 °C moet de aangesloten last gereduceerd worden.
